21A2K0T12-XC là một trong những model van điện từ ODE thân đồng thích hợp lắp đặt trên đường ống có đường kính 13mm. Đặc biệt, gioăng làm kín của van được chế tạo từ vật liệu PTFE có thể chịu nhiệt cao lên đến 180oC.
1. Tổng quan về 21A2K0T12-XC
21A2K0T12-XC thuộc dòng van điện từ khí nén áp cao, được thiết kế với kiểu ren trong có kích cỡ là G 1/4. Van nổi bật với khả năng hoạt động hoàn toàn tự động và không yêu cầu áp suất vận hành tối thiểu.

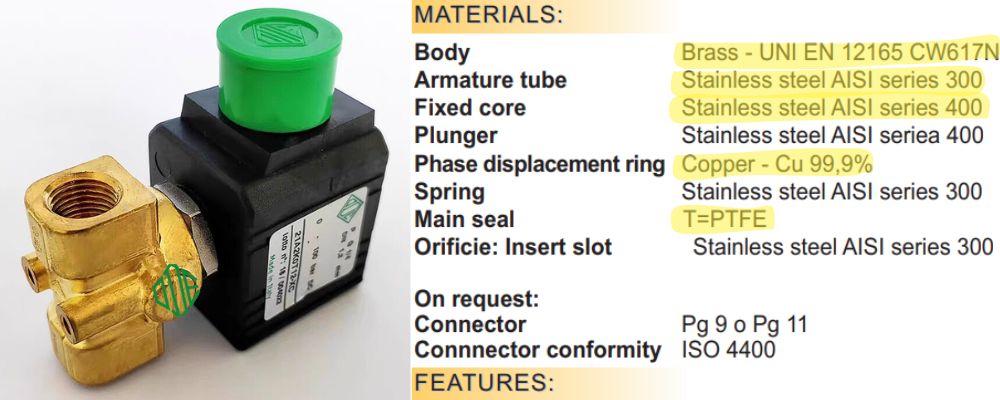

2. Vật liệu chế tạo của van
21A2K0T12-XC sử dụng nhiều loại vật liệu khác nhau để chế tạo các bộ phận của van, cụ thể như sau:
- Thân van: Đúc bằng đồng thau với mác CW617N
- Ống Armature: Inox AISI 300
- Trục van: Thép không gỉ AISI 400
- Vòng chuyển pha: 99% Đồng
- Gioăng: PTFE

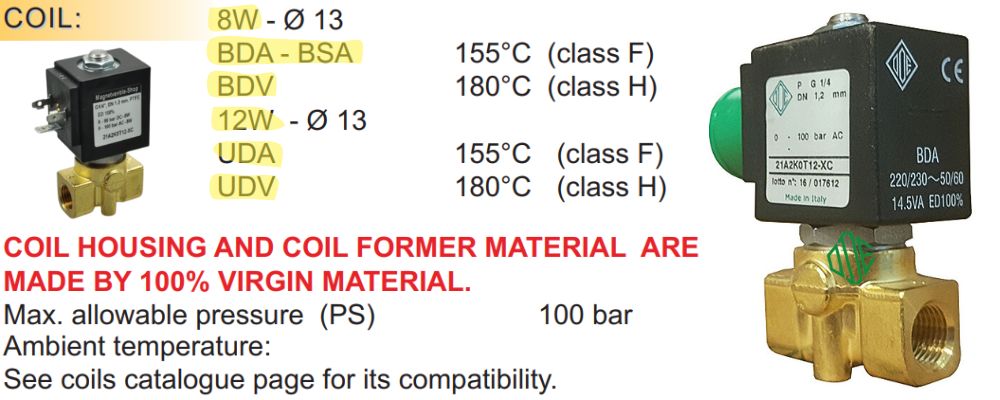

3. Công suất tiêu thụ của cuộn coil
21A2KOT12-XC được thiết kế để có thể tích hợp với nhiều loại cuộn coil có công suất khác nhau, chi tiết như sau:
- Cuộn coil BDA -BSA -BDV: Công suất tiêu thụ 8W
- Cuộn UDA – UDV: Công suất tiêu thụ điện là 12W

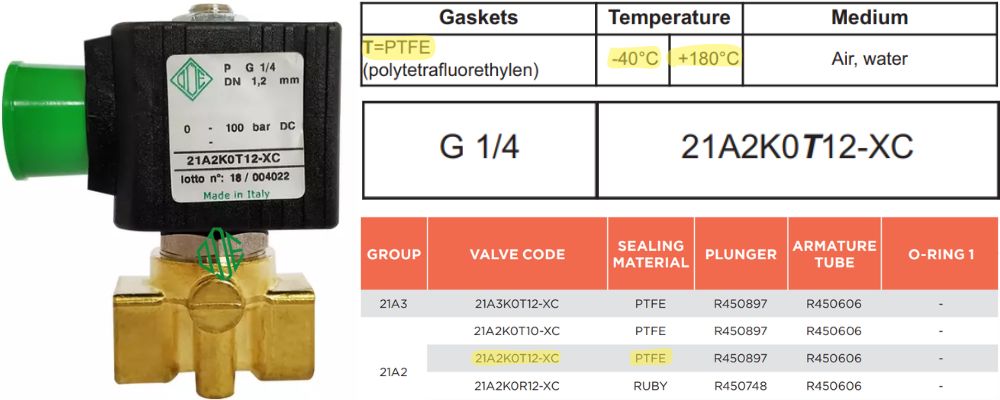

4. Nhiệt độ làm việc của van
Nhiệt độ làm việc của 21A2K0T12-XC phụ thuộc vào gioăng làm kín mà van sử dụng. Cụ thể, van làm kín bằng vật liệu PTFE
- Ký hiệu: Chữ “T“, ghi trên model van
- Phạm vi nhiệt độ: -40oC ~ 180oC
5. Mã XC ghi trên model van là gì
Ký hiệu mã “XC” trên model 21A2KOT12-XC là một tùy chọn của van, chỉ ra rằng van sử dụng một loại piston đặc biệt để phục vụ mục đích làm việc trong điều kiện áp suất cao.
6. Bản vẽ và kích thước cơ bản
Bản vẽ của van là cơ sở để người sử dụng nắm rõ được kích thước cơ bản của van, từ đó giúp tính toán được không gian lắp đặt phù hợp.
- Chiều dài của van: 40mm
- Chiều rộng: 28mm
- Chiều cao: 78mm
7. Catalogue chi tiết
Dưới đây là thông tin chi tiết cho sản phẩm, được cung cấp bởi ODE:
