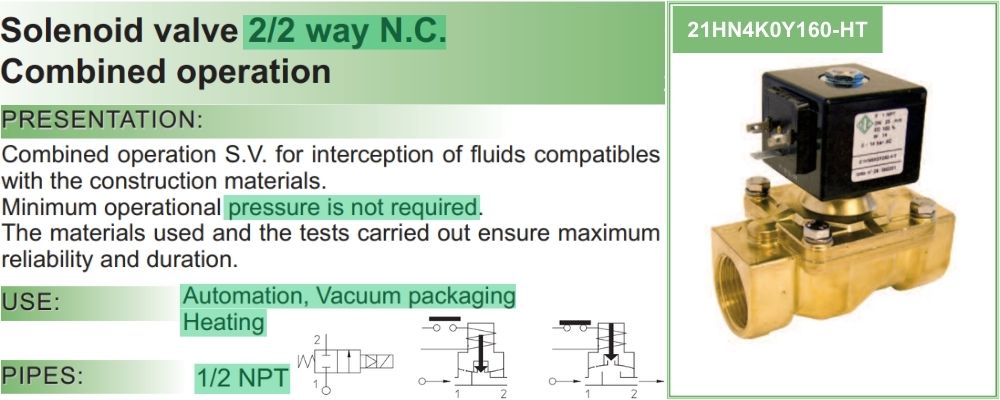

21HN4K0Y160-HT và 21HN4Z0Y160-HT thuộc nhóm van điện từ ODE có kích cỡ 1/2″, lắp đặt phù hợp trên đường ống có đường kính 21mm. Van có thân đúc bằng đồng thau và đặc biệt gioăng kín làm bằng vật liệu NBR+PA
1. Thông số kỹ thuật của 21HN4K0Y160-HT và 21HN4Z0Y160-HT
Đây là hai model van có mặt phổ biến trong các hệ thống tự động, hệ thống đóng gói chân không và hệ thống sưởi trong công nghiệp. Van được đặc trưng bởi những thông số kỹ thuật như sau:
- Tính năng: Điều khiển tích hợp, 2 cổng 2 vị trí.
- Áp suất tối thiểu: 0bar
- Kích cỡ: 1/2 NPT
- Model 21HN4K0Y160-HT: Van điện từ thường đóng
- Model 21HN4Z0Y160-HT: Van điện từ thường mở
2. Thân van được làm bằng vật liệu gì
Thân van của 21HN4K0Y160-HT và 21HN4Z0Y160-HT được chế tạo từ đồng thau chất lượng cao, cụ thể là loại CW617N, tuân thủ nghiêm ngặt tiêu chuẩn UNI EN 12165 của Italy. Ngoài ra, các bộ phận khác của van được thiết kế chính xác, kết hợp đa dạng vật liệu cao cấp, đảm bảo hiệu suất tối ưu và độ bền vượt trội.
- Ống cảm biến: Thép không gỉ AISI 300
- Lõi van: Inox AISI 400
- Vòng chuyển pha: Đồng (Cu 99,9%)
- Gioăng: NBR+PA
3. Kích thước chi tiết của van
21HN4K0Y160-HT và 21HN4Z0Y160-HT được thiết kế để dễ dàng lắp đặt với những đường ống có đặc điểm như sau:
- Kích thước danh nghĩa: 1/2″ hay DN15
- Đường kính ngoài của ống: phi 21mm
- Đường kính lỗ thông thủy (orifice): 16mm
Tham khảo thêm: 1/2 inch bằng bao nhiêu mm
4. Thông số kỹ thuật của cuộn điện từ
21HN4K0Y160-HT và 21HN4Z0Y160-HT tương thích với các ODE solenoid coil có các đặc điểm như sau:
- Công suất cuộn coil: 8W – 12W – 14W
- Đường kính trục hút: phi 13mm
- Áp lực tối đa: 16bar
- Class F (155°C): Cuộn BDA, BSA và UDA
- Class H (180°C): Cuộn BDV, GDH và GDV
5. Vật liệu làm kín của van
21HN4K0Y160-HT và 21HN4Z0Y160-HT sử dụng gioăng kín làm bằng vật liệu NBR+PA để đảm bảo hoạt động ổn định trong các điều kiện làm việc đa dạng
- Ký hiệu: Chữ “Y“, ghi trên model van
- Phạm vi nhiệt độ: -10°C ~ 90°C
- Lưu chất: Khí, xăng, dầu, gas & nước
6. Download catalogue chi tiết
Thông tin chi tiết về sản phẩm được đăng tải trên website đại lý của nhiều quốc gia và dưới đây là catalogue được cung cấp bởi ODE:
