21W8KB650-HP và 21W8ZB650-HP là hai model van điện từ đồng thuộc nhóm van có kích cỡ 2 1/2″. Van có thân được đúc bằng đồng thau chắc chắn và đặc biệt có thể chịu được áp lực cao nhờ tùy chọn (High Pressure)
1. Thông số kỹ thuật của 21W8KB650-HP và 21W8ZB650-HP
Đây là hai model van điện từ có 2 cổng và 2 vị trí làm việc, điều khiển kiểu gián tiếp và thường sử dụng trong được sử dụng trong các hệ thống sưởi tự động bởi các đặc điểm dưới đây:
- 21W8KB650-HP: Van điện từ thường đóng (Kí hiệu K)
- 21W8ZB650-HP: Van điện từ thường mở (Kí hiệu Z)
- Chứng chỉ: CE, UL, VDE, Atex, CSA
- Áp suất vận hành: 0.2bar
- Kích thước: G 2 1/2
2. Gioăng làm kín và nhiệt độ giới hạn
Vật liệu làm kín của 21W8KB650-HP và 21W8ZB650-HP chịu tác động trực tiếp từ dòng lưu chất chảy trong van nên nhiệt độ giới hạn của van phụ thuộc vào nhiệt độ của gioăng kín có thể chịu. Cụ thể, hai model kể trên sử dụng gioăng làm từ cao su NBR:
- Nhiệt độ làm việc: -10oC ~ +90oC
- Môi chất: Khí, nước & gas
- Kí hiệu: Chữ “B“, ghi trên model
3. Cuộn coil nào phù hợp cho van
Cả hai model 21W8KB650-HP và 21W8ZB650-HP tương thích với các ODE solenoid coil có đường kính trục hút phi 13mm dưới đây:
- Cuộn BDA và BSA: Công suất tiêu thụ 8W, nhiệt độ tối đa 155oC
- Cuộn BDV: Công suất tiêu thụ điện năng là 8W, max 180oC

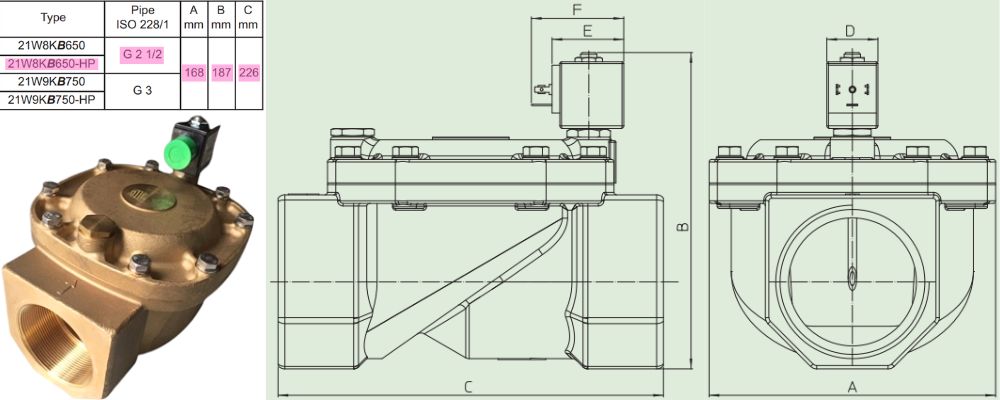

4. Kích thước cơ bản của van
Kích thước cơ bản hay còn gọi là kích thước đường bao của van giúp người cùng tính toán được không gian lắp đặt phù hợp và đưa ra lựa chọn đúng với yêu cầu.
- Kích thước danh nghĩa: 2 1/2″ hay DN65
- Chiều rộng A: 168mm
- Chiều cao B: 187mm
- Chiều dài C: 226mm\
- Đường kính lỗ orifice: 65mm
5. Chi tiết vật liệu chế tạo van
Các bộ phận của 21W8KB650-HP và 21W8ZB650-HP được chế tạo từ nhiều loại vật liệu chất lượng cao khác nhau, cụ thể như sau:
- Thân van: Đồng thau theo chuẩn UNI EN 12165 mác CW617N
- Ống cảm biến: Inox AISI 300
- Pistol (Pluger): Thép không gỉ AISI 400
- Gioăng: NBR
6. Download catalogue chi tiết của 21W8KB650-HP và 21W8ZB650-HP
Dưới đây là catalogue chi tiết về sản phẩm được cung cấp bởi ODE. Ngoài ra, hãy liên hệ với OdeValve.vn để được tư vấn kỹ thuật chi tiết từ đội ngũ kỹ sư bán hàng giàu kinh nghiệm và hưởng các mức ưu đãi tốt.
