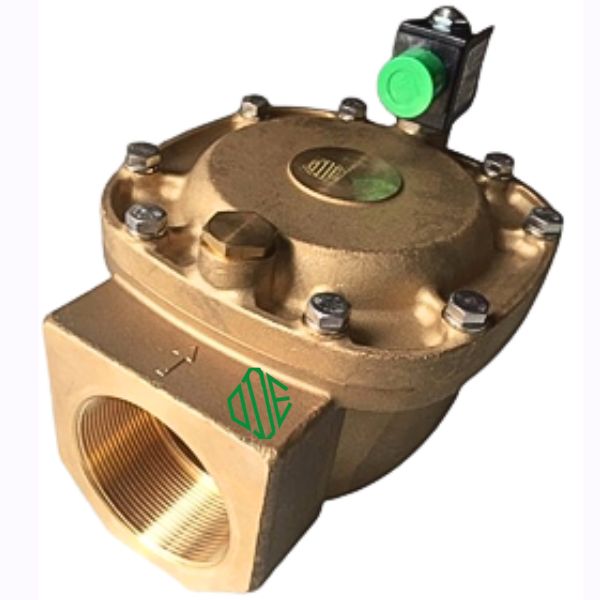

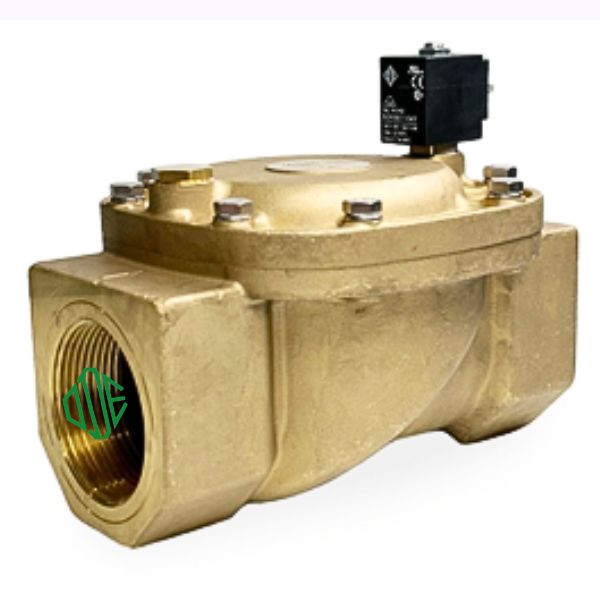

21W9KB750-HP và 21W9ZB750-HP là hai model van điện từ ODE thuộc nhóm kích cỡ 3″, được thiết kế để phù hợp cho các đường ống cỡ lớn và có yêu cầu khả năng chịu áp cao. Thân của van được đúc hoàn toàn bằng đồng thau và gioăng làm bằng vật liệu NBR

1. Tổng quan về 21W9KB750-HP và 21W9ZB750-HP

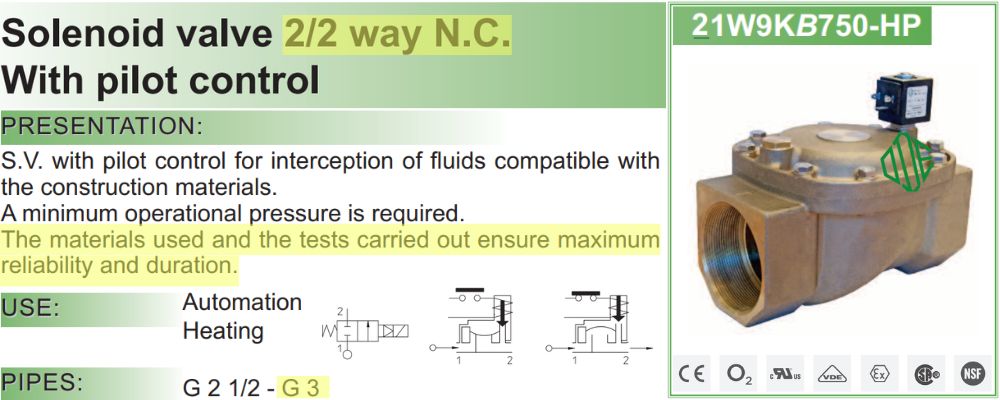

21W9KB750-HP thuộc dòng van điện từ thường đóng, còn 21W9ZB750-HP thuộc van điện từ thường mở, có thiết kế 2 cổng và 2 vị trí làm việc. Để hoạt động, van yêu cầu áp suất chênh lệch tối thiểu là 3bar và sử dụng kiểu nối ren với kích cỡ G 3″.

21W9KB750

Vật liệu chế tạo của van đã được kiểm định và thử nghiệm nghiêm ngặt, đảm bảo đáp ứng các tiêu chuẩn chất lượng cao về độ bền và khả năng chịu áp lực

2. Thân van làm bằng vật liệu gì

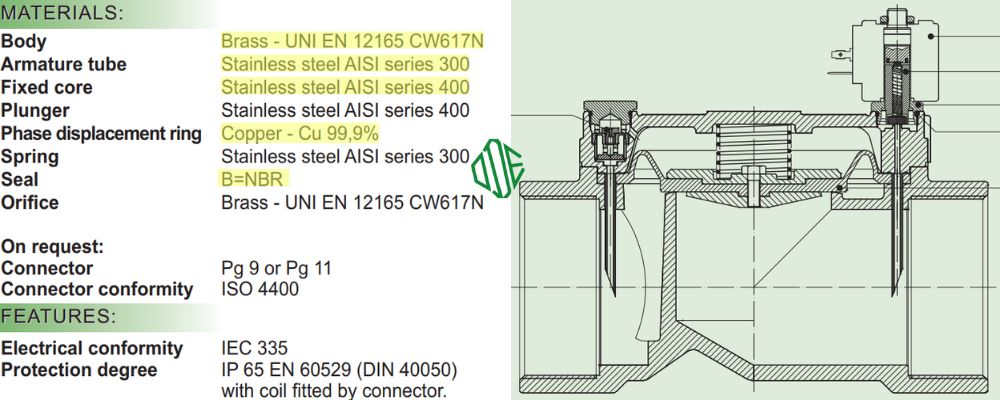

Thân 21W9KB750-HP và 21W9ZB750-HP được đúc nguyên khối bằng đồng thau (brass) theo tiêu chuẩn UNI EN 12165 với mác CW617N và kết hợp với các bộ phận làm từ vật liệu khác, chi tiết như sau:

Ống armature: Thép không gỉ mác AISI 300
Lõi: Inox mác AISI 400
Vòng chuyển pha: Đồng 99,9%
Gioăng: NBR

21W9KB750

3. Vật liêu làm kín của van

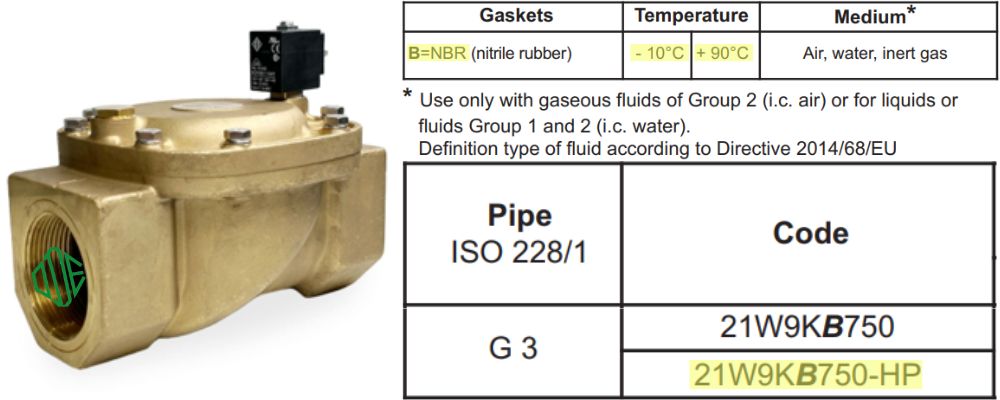

Vật liệu làm kín của 21W9KB750-HP và 21W9ZB750-HP được làm bằng cao su NBR, cụ thể như sau:

NBR dải nhiệt độ làm việc từ -10^oC ~ +90^oC
Ký hiệu là chữ B, ghi trên model van

21W9KB750

4. Công suất và nhiệt độ của cuộn coil

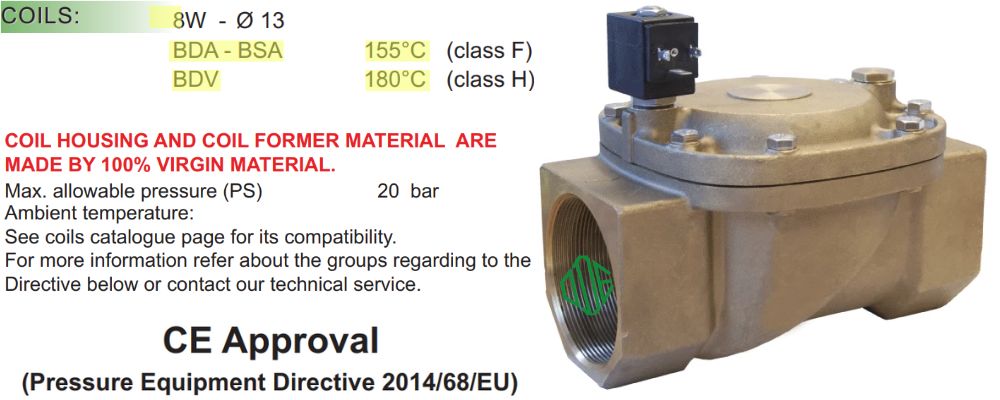

Công suất tiêu thụ điện năng của 21W9KB750-HP và 21W9ZB750-HP rất nhỏ, chỉ 8W tương ứng với các cuộn coil sau đây:

Cuộn BDA và BSA: 8W thuộc class F, max 155^oC
Cuộn BDV: 8W thuộc class H, max^oC

21W9KB750

5. Kích thước cơ bản của van

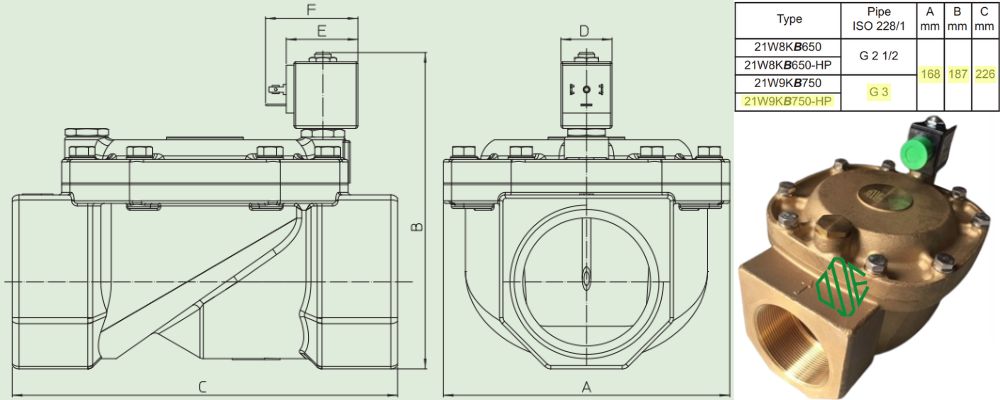

Kích thước cơ bản hay kích thước đường bao của van là yếu tố quan trọng mà người dùng cần lưu ý

Chiều rộng A: 168mm
Chiều cao B: 187mm
Chiều dài C: 226mm
Kích thước danh nghĩa 3″ hay DN80 (tham khảo: 3 inch bằng bao nhiêu mm)
Kích thước lỗ orifice: 75mm

21W9KB750

6. Ký hiệu HP trong model van có nghĩa là gì

Ký hiệu “HP” ghi trong model 21W9KB750-HP và 21W9ZB750-HP có nghĩa là “High pressure”. Đây là một tùy chọn của van, đặc biệt dùng cho các hệ thống có áp suất cao.
