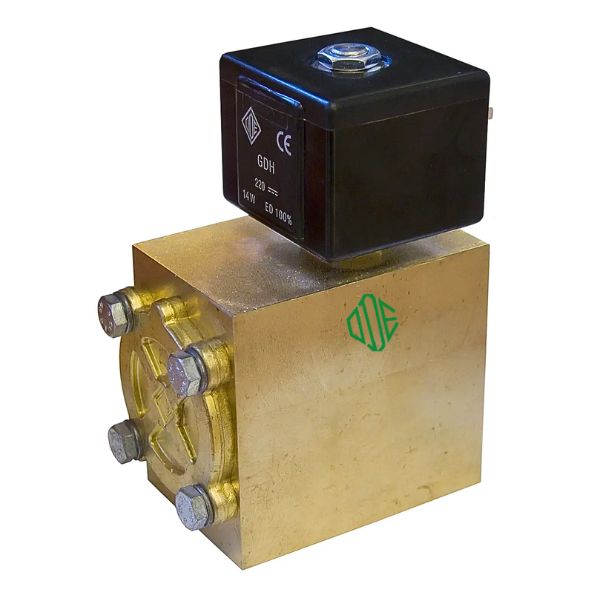

4592MZU190 là một trong những model van điện từ khí nén áp cao có thân được đúc nguyên khối bằng đồng thau. Van điều khiển thông qua pilot và thích hợp lắp đặt trên đường ống có đường kính ngoài là 27mm.

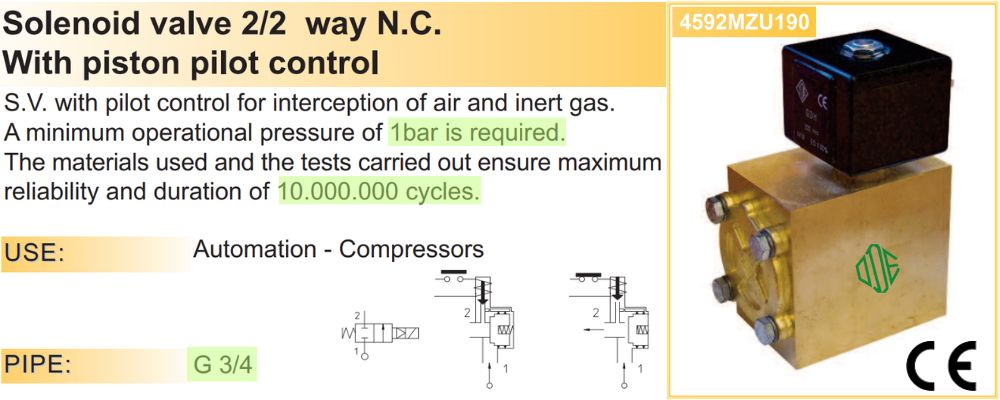

1. Tổng quan về 4592MZU190

4592MZU190 thuộc nhóm van có kích cỡ là G 3/4 inch (tham khảo: 3 4 inch bằng bao nhiêu mm), yêu cầu áp suất vận hành tối thiểu là 1bar. Vật liệu chế tạo của van được kiểm định bởi những tổ chức hàng đầu châu Âu, nhằm đảm bảo độ tin cậy và kéo dài tuổi thọ cho van, lên đến 10.000.000 chu kỳ làm việc.

4592MZU190

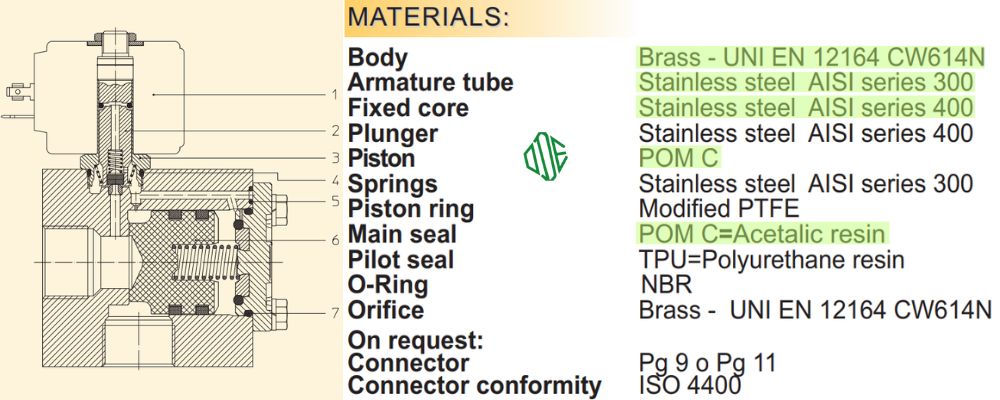

2. Thân van được làm bằng vật liệu gì

Thân 4592MZU190 được đúc nguyên khối bằng đồng thau theo tiêu chuẩn vật liệu của Italy (UNI EN 12164) với mác CW614N. Ngoài ra, van được kết hợp từ nhiều bộ phận khác, chi tiết như sau:

Ống Armature: Thép không gỉ AISI 300
Trục van: Inox AISI 400
Piston và gioăng kín: POM C

4592MZU190

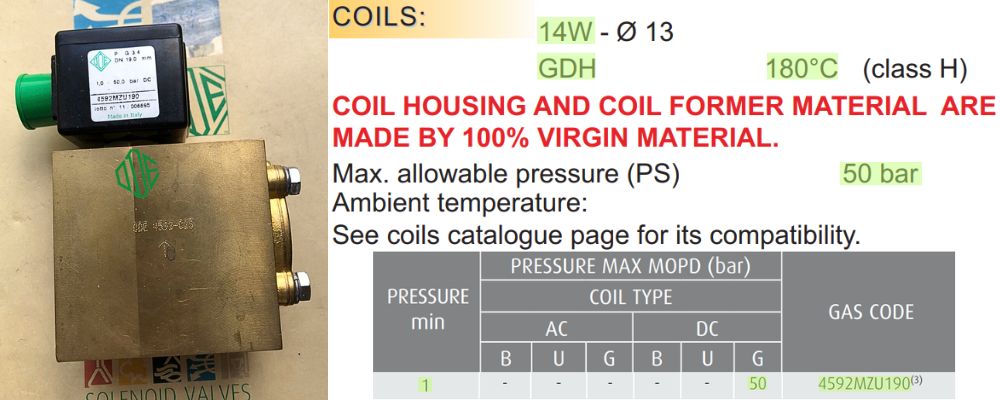

3. Chi tiết cuộn coil điện của van

4592MZU190 chỉ tương thích với cuộn coil điện có với mã model là GDH, theo đó:

Cuộn GDH có công suất tiêu thụ điện năng là 14W
Nhiệt độ giới hạn của cuộn coil là 180^oC
Dải áp lực làm việc từ 1bar ~ 50bar đối với điện một chiều DC

4592MZU190

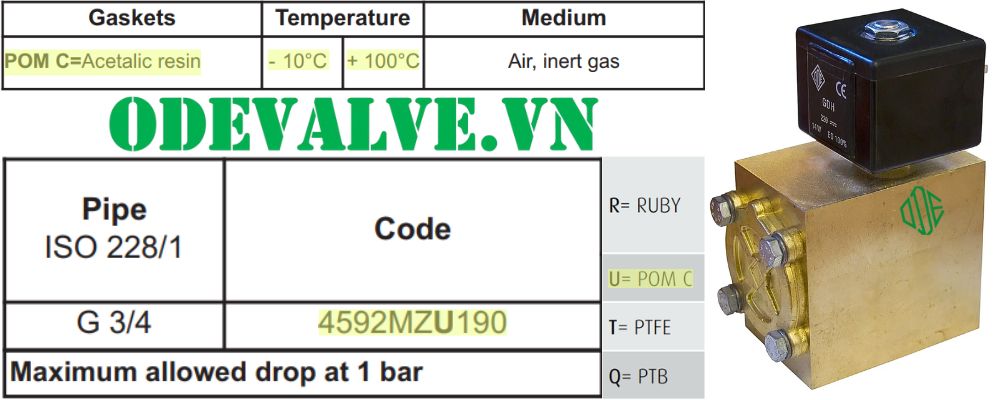

4. Gioăng làm kín và nhiệt độ làm việc

Gioăng kín của 4592MZU190 được làm từ vật liệu POM C, hay còn gọi là nhựa Acetal. Gioăng này giúp van duy trì khả năng làm việc ổn định trong nhiều điều kiện nhiệt độ, cụ thể:

Phạm vi nhiệt độ của gioăng: -10°C đến +100°C.
Ký hiệu: Chữ “U” trên model van.

4592MZU190

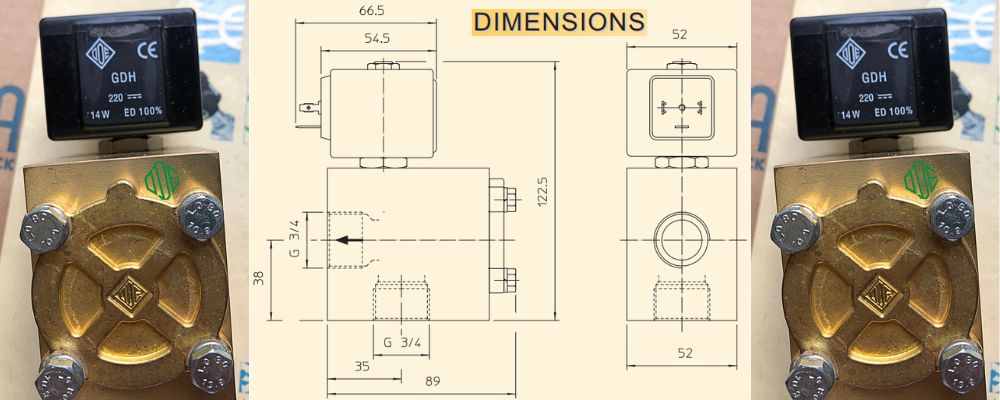

5. Bản vẽ và kích thước tổng thể

Bản vẽ của van là một yếu tố quan trọng, giúp người dùng nắm bắt được thông tin về kích thước tổng thể, từ đó thuận tiện cho việc lắp đặt và tích hợp vào hệ thống. Theo đó:

Chiều rộng: 52mm
Chiều dài: 89mm
Chiều cao: 122.5mm
Lỗ orifice: 19mm

4592MZU190

6. Môi trường làm việc của van

Môi trường làm việc của 4592MZU190 tác động trực tiếp đến nhiệt độ khi vận hành và tuổi thọ của van. Van được thiết kế để làm việc hiệu quả trong các hệ thống khí nén hoặc khí gas có áp suất cao.
