Model 4628YQ0V12 là một trong những van điện từ ODE được sử dụng rộng rãi tại Việt Nam, bởi van có giá thành rẻ, thiết kế nhỏ gọn và siêu tiết kiệm điện năng.

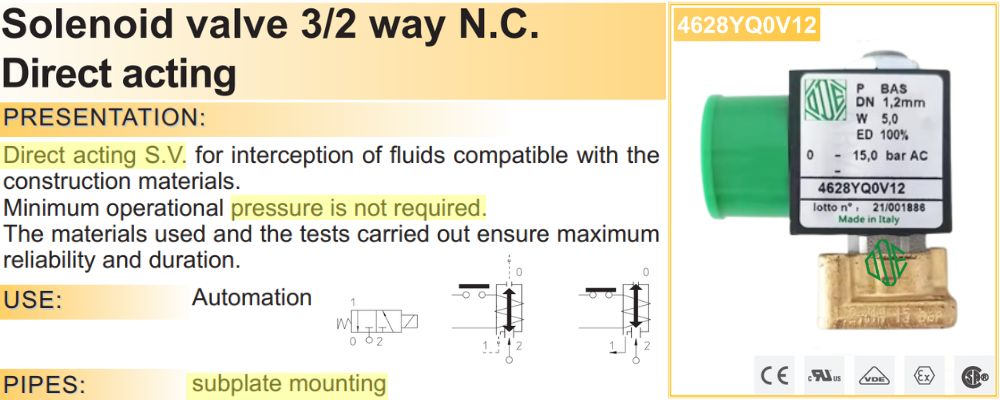

1. Tổng quan về 4628YQ0V12
4628YQ0V12 thuộc loại van điện từ thường đóng, tác động trực tiếp. Đặc biệt, van không sử dụng kiểu nối ren thông thường mà gắn cố định với miệng đường ống bằng bu lông và đai ốc (kiểu subplate mounting).

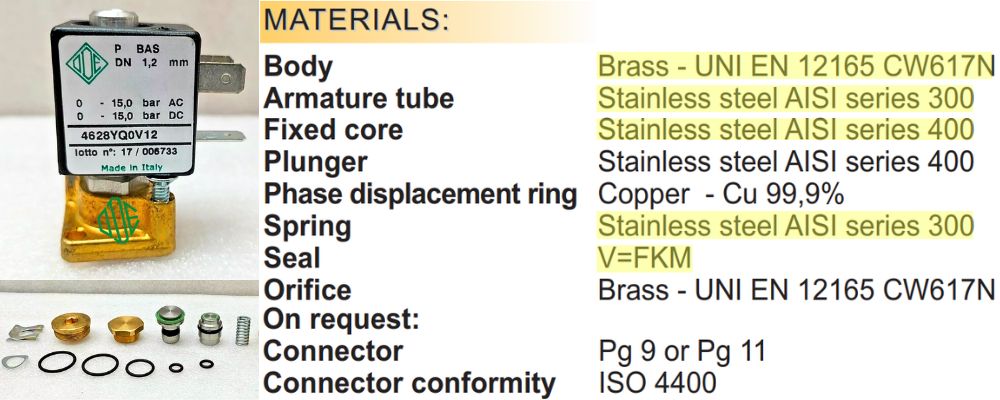

2. Thân van làm bằng vật liệu gì
Thân 4628YQ0V12 được làm hoàn toàn từ đồng thau (Brass) theo tiêu chuẩn UNI EN 12165 và kết hợp với các bộ phận làm bằng nhiều loại vật liệu khác:
- Thân van: Đồng thau mác CW617N
- Ống cảm biến & lò xo: Inox AISI 300
- Trục van: Thép không gỉ AISI 400
- Gioăng: FKM

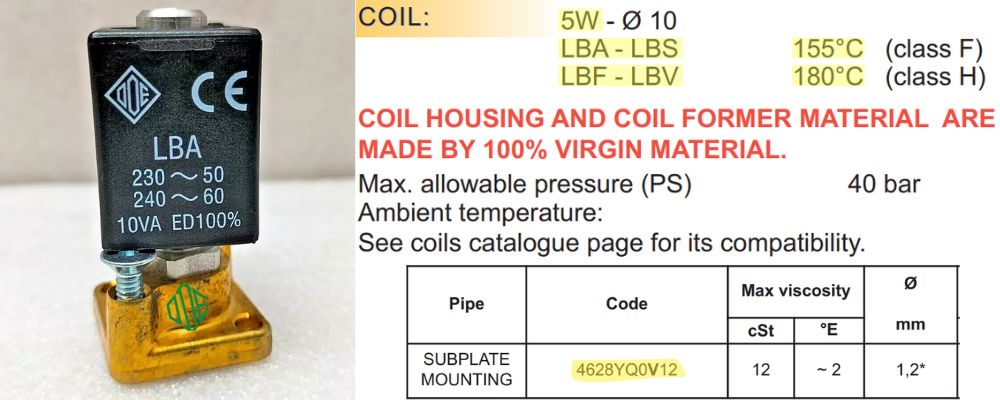

3. Công suất và nhiệt độ của cuộn coil
4628YQ0V12 phù hợp với các cuộn coil có mức tiêu thụ điện năng là 5W, trong khi đó nhiệt độ giới hạn là khác nhau qua từng model cuộn coil. Cụ thể như sau:
- Cuộn coil LBA – LBS: Max 155oC
- Cuộn LBF – LBV: Max 180oC

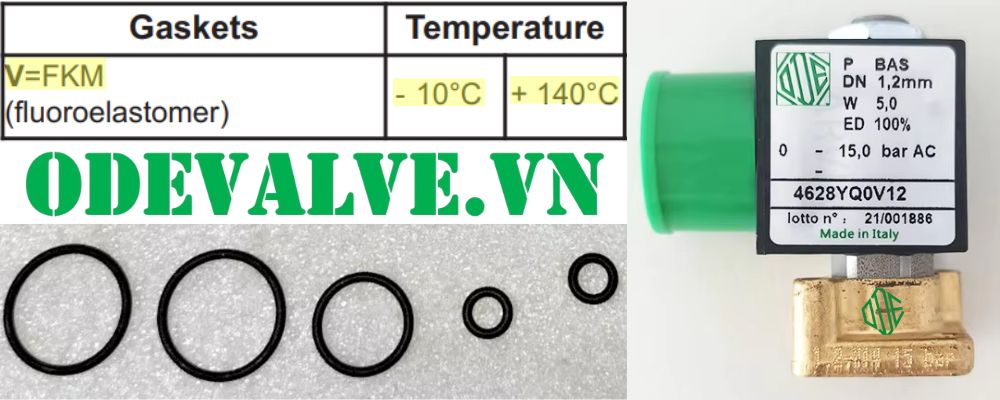

4. Gioăng làm kín của van
4628YQ0V12 sử dụng gioăng kín làm bằng vật liệu FKM, kí hiệu là chữ V được ghi trên model van. FKM có dải nhiệt độ làm việc như sau:
- Nhiệt độ tối đa: 140oC (max)
- Nhiệt độ thấp nhất: -10oC (min)

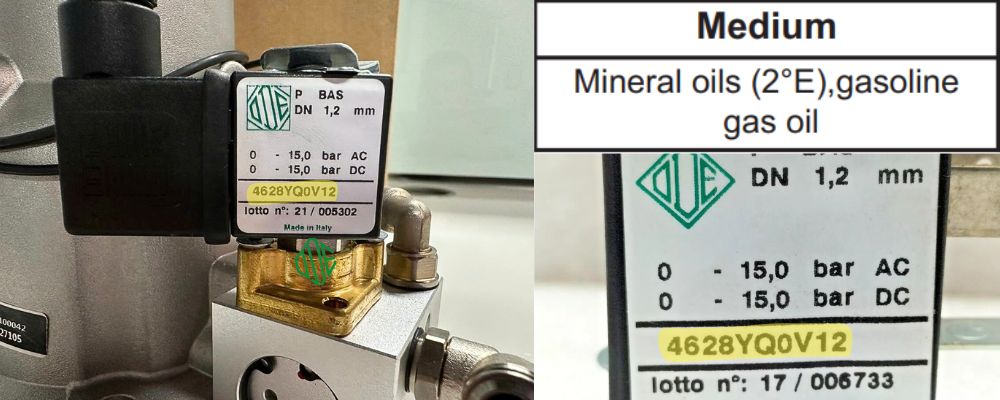

5. Môi trường làm việc của van
4628YQOV12 làm việc hiệu quả trong các môi trường được liệt kê dưới đây:
- Các ống dẫn dầu khoáng (2oE)
- Môi trường xăng & dầu khí

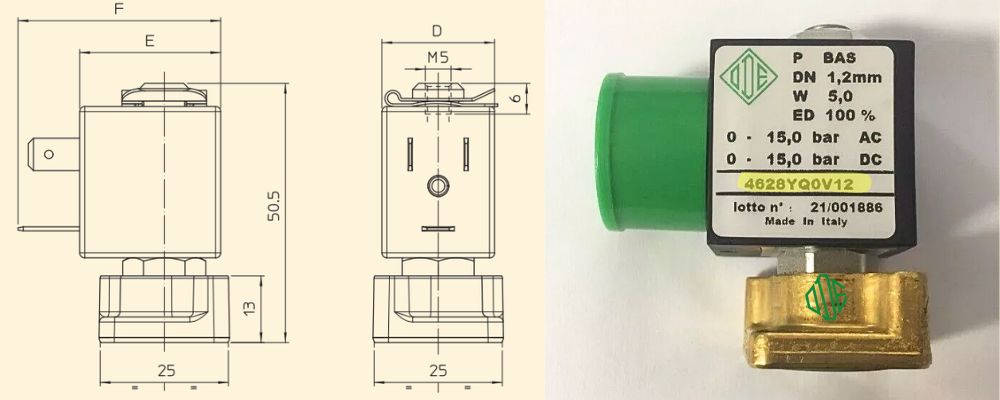

6. Kích thước đường bao của van
Kích thước đường bao là yếu tố quan trong giúp người sử dụng tính toán không gian lắp đặt phù hợp. Theo đó, van có các kích thước cơ bản như sau:
- Chiều rộng: 25mm
- Chiều dài: 25mm
- Chiều cao: 50.5mm
- Lỗ orifice: 1,2mm (kí hiệu: DN 1,2mm)
7. Download catalogue
Để biết thêm thông tin chi tiết về sản phẩm và các model khác cùng loại, hãy tham khảo thêm catalogue dưới đây được cung cấp bởi ODE
