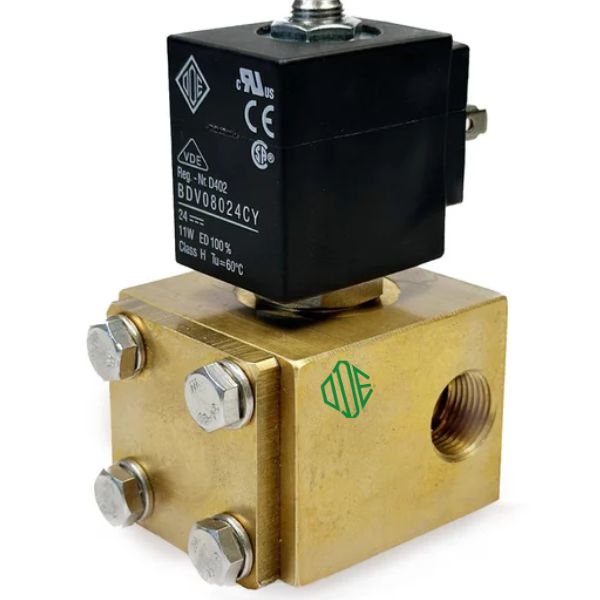

4731K0T70 là một trong những model van điện từ khí nén áp cao được nhiều chủ đầu tư ở Việt Nam tin dùng. Van phù hợp lắp đặt trên đường ống có đường kính ngoài là 17mm và đặc biệt gioăng kín của van được làm bằng nhựa PTFE

1. Đôi nét về 4731K0T70

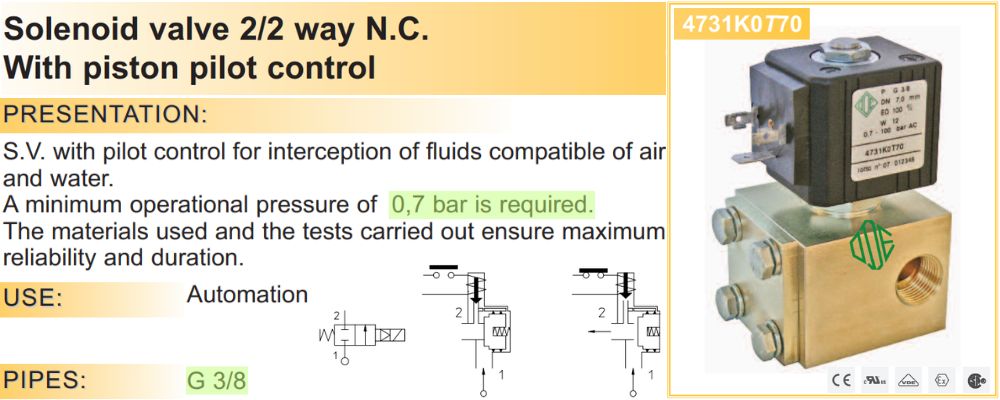

4731K0T70 thuộc dòng van điện từ thường đóng có 2 cổng và 2 vị trí làm việc. Để hoạt động van yêu cầu áp suất chênh lệch tối thiếu là 0,7bar và sử dụng kiểu nối ren trong với kích cỡ là G 3/8″.

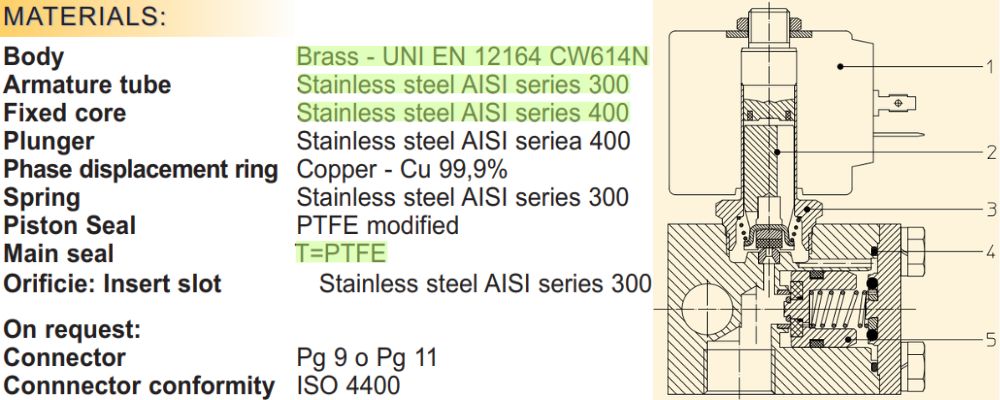

2. Cấu tạo và vật liệu của van

4731K0T70 được cấu tạo từ nhiều bộ phận khác nhau và sử chi tiết vật liệu cho từng bộ phận như sau:

Thân van: Đồng thau mác CW614N
Ống cảm biến: Thép không gỉ AISI 300
Trục: Inox AISI 400
Gioăng kín: PTFE

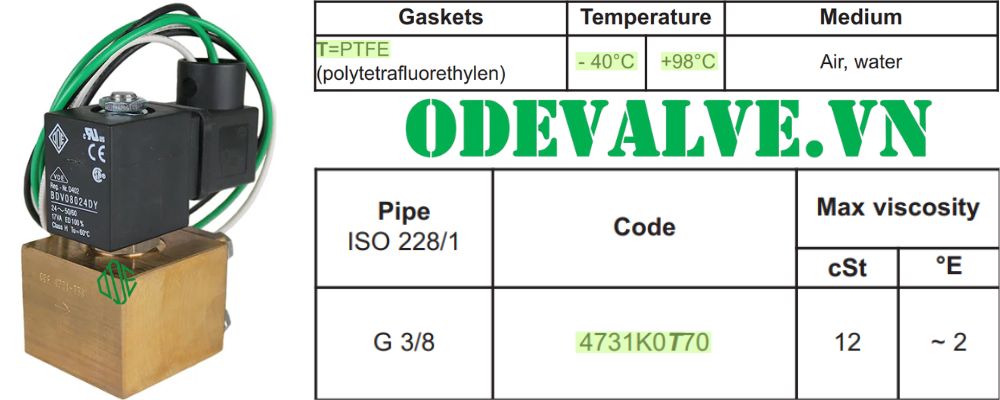

3. Nhiệt độ giới hạn của van

Nhiệt độ giới hạn của 4731KOT70 phụ thuộc vào phạm vi nhiệt độ của gioăng kín mà van sử dụng. Theo đó, gioăng làm kín của van làm bằng nhựa PTFE:

Phạm vi nhiệt độ: -40^oC ~ +98^oC
Kí hiệu: Chữ T, ghi trên model van

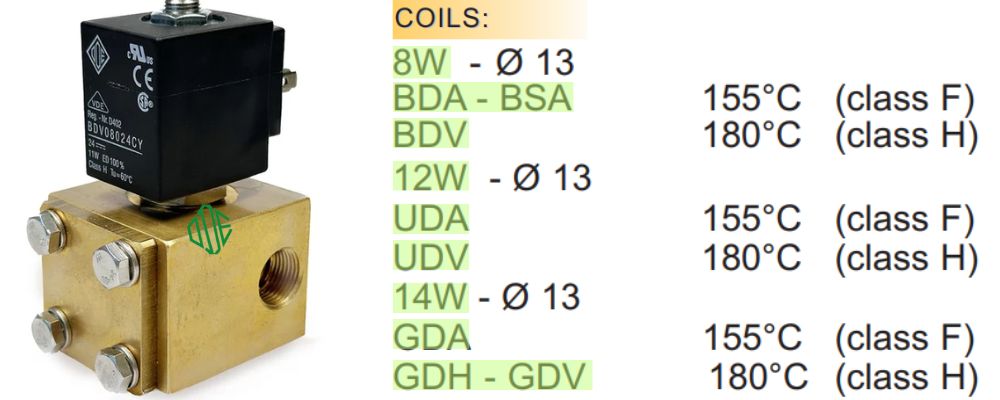

4. Công suất tiêu thụ của cuộn coil

4731K0T70 có mức tiêu thụ điện năng tương đối nhỏ và tương ứng theo từng series của cuộn coil. Cụ thể như sau:

Cuộn BDA – BDA – BDV: Công suất tiêu thụ là 8W
Cuộn UDA – UDV: Công suất tiêu thụ là 12W
Cuộn GDA – GDH – GDV: Công suất tiêu thụ là 14W

5. Chi tiết kích thước của van

4731KOT70 tương thích với các đường ống có những đặc điểm sau:

Kích thước danh nghĩa: 3/8″ hoặc DN10 (tham khảo thêm: 3/8 inch bằng bao nhiêu mm)
Đường kính ngoài của ống: 17mm
Đường kính của lỗ orifice: 7mm (kí hiệu DN 7mm)

6. Áp suất tối đa của cuộn coil

Áp suất tối đa của cuộn coil phụ thuộc vào công suất tiêu thụ và nguồn mà cuộn coil sử dụng, theo đó:

Công suất 8W: Max 90bar đối với điện xoay chiều (AC) và 40bar cho nguồn điện một chiều (DC)
Công suất 12W: Tối đa 100bar với nguồn AC và 90bar đối với nguồn DC
Công suất 14W: Max 100bar cho cả 2 nguồn AC và DC
