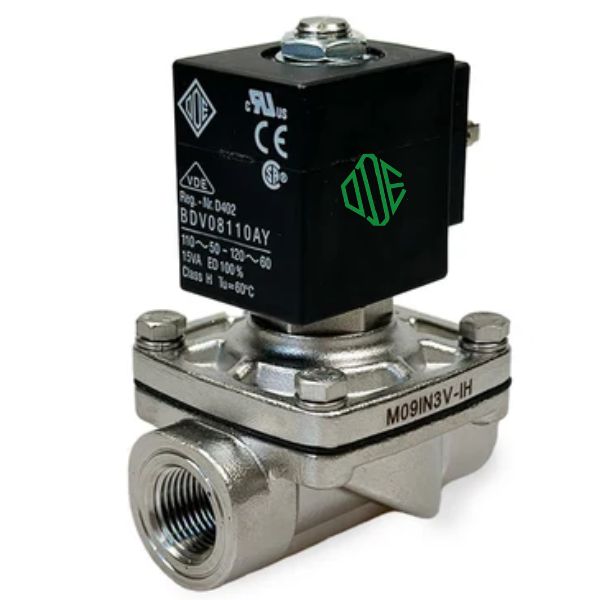

21IH3K1V150 là một trong những model van điện từ ODE thuộc nhóm van có kích cỡ 3/8″.Van có thân được đúc hoàn toàn từ inox 316 và đặc biệt gioăng làm kín làm bằng vật liệu FKM + PA.
1. Thông số kỹ thuật của 21IH3K1V150
21IH3K1V150 thuộc chủng van điện từ thường đóng được sử dụng rộng rãi trong các hệ thống tự động, hệ thống sưởi và hóa chất. Van được đặc trưng bởi các thông số kỹ thuật sau:
- Điều khiển: Tích hợp
- Chứng chỉ: CE Declaration
- Áp suất tối thiểu: 0bar
- Kích cỡ: G 3/8
2. Cấu tạo và chi tiết vật liệu
21IH3K1V150 được xếp vào dòng van điện từ inox bởi thân và các bộ phận của van phần lớn được làm từ inox, chi tiết như sau:
- Thân van: Thép không gỉ mác AISI 316
- Lõi: Inox AISI 400
- Lò xo: Thép không gỉ AISI 300
- Gioăng: FKM+PA
3. Công suất tiêu thụ và cuộn coil
21IH3K1V150 lắp đặt phù hợp với các ODE solenoid coil có đường kính trục hút phi 13mm sau đây:
- Cuộn BDA – BSA – BDV: 8W
- Cuộn UDA: 12W
- Cuộn GDA – GDS – GDH – GDV: 14W
4. Môi trường hoạt động của van
21IH3K1V150 có thể hoạt động ổn định trong các môi trường như: Dầu khoáng (2oC), xăng và dầu khí nhờ sử dụng gioăng làm kín làm từ vật liệu FKM + PA
- FKM + PA: Cao su FKM + vải Polyamide
- Nhiệt độ môi trường: -10oC ~ +140oC
5. Kích thước chi tiết của van
21IH3K1V150 phù hợp lắp đặt với đường ống có đặc điểm sau:
- Kích thước danh nghĩa: 3/8″ hay DN10 (tham khảo: 3/8 inch bằng bao nhiêu mm)
- Đường kính của ống: 17mm
- Riêng lỗ orifice: 15mm
6. Download catalogues chi tiết
Tải về catalogue mới nhất của sản phẩm và các model liên quan bằng link dưới đây:
