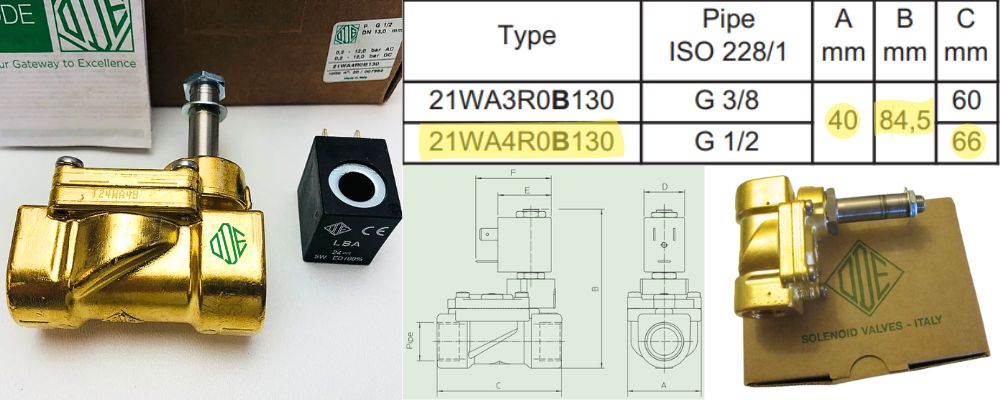

21WA4R0B130 thuộc dòng van điện từ ODE, phù hợp lắp đặt trên đường ống có kích cỡ là 1/2″. Van có thiết kế nhỏ gọn và linh hoạt, dễ dàng tích hợp vào các hệ thống có không gian hạn chế, đồng thời đảm bảo hiệu suất làm việc ổn định & chính xác.

1. Tổng quan về 21WA4R0B130

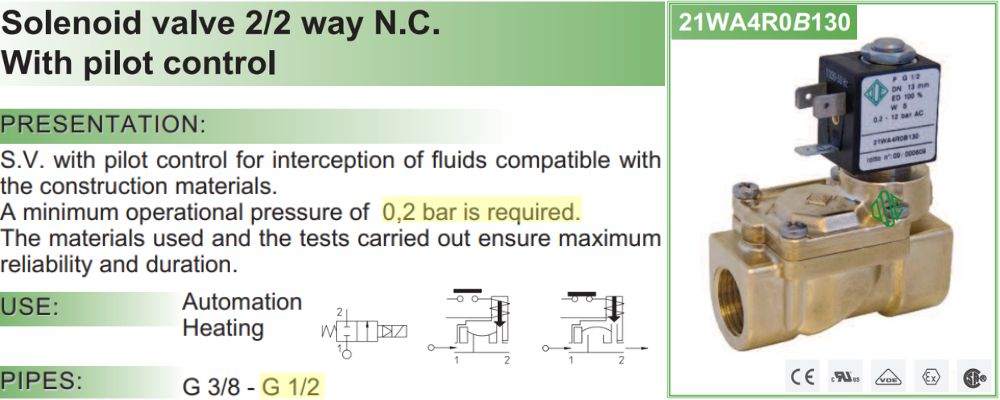

21WA4R0B130 là một model van điện từ thường đóng (Normally Closed), yêu cầu áp suất vận hành tối thiểu 0,2bar. Van kết nối với đường ống bằng kiểu nối ren thông dụng và có kích cỡ chân ren là G 1/2.

21WA4R0B130

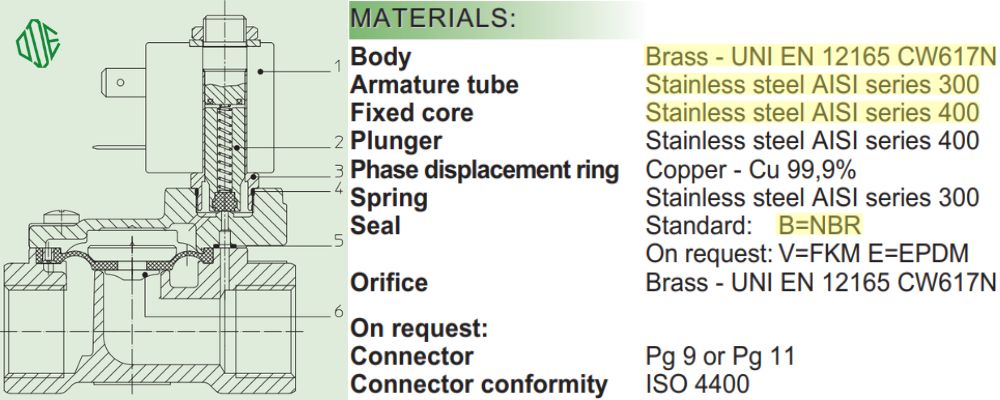

2. Cấu tạo và vật liệu của van

Cấu tạo và vật liệu của 21WA4R0B130 được chi tiết trên catalogue như sau:

Thân van: Đúc bằng đồng thau với mác EN 12165
Ống Armature: Thép không gỉ AISI 300
Trục van: Inox AISI 400
Gioăng: NBR

21WA4R0B130

3. Môi trường và nhiệt độ làm việc

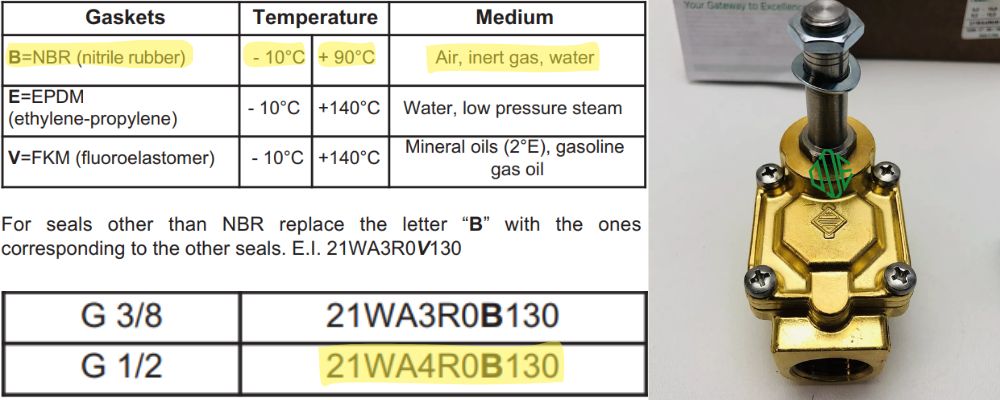

21WA4R0B130 làm việc hiệu quả trong các môi trường khác nhau như: Nước, khí & gas. Nhiệt độ làm việc của van phụ thuộc vào gioăng làm kín mà van sử dụng, theo đó:

Van được làm kín bằng vật liệu NBR, ký hiệu chữ B ghi trên model van
NBR có thể chịu nhiệt độ cao lên đến +90^oC và thấp nhất là -10^oC

21WA4R0B130

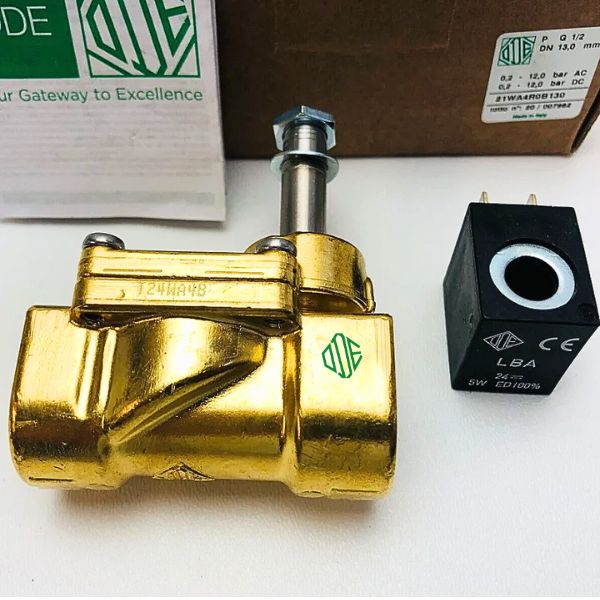

4. Công suất và nhiệt độ giới hạn của cuộn coil

Công suất tiêu thụ của 21WA4R0B130 rất nhỏ, chỉ 5W tương ứng với loại cuộn coil mà van sử dụng, cụ thể:

Tích hợp với cuộn LBA: Có nhiệt độ giới hạn là 155^oC
Cuộn LBF và LBV: Giới hạn nhiệt độ ở mức 180^oC

21WA4R0B130

Lưu ý:

Nhiệt độ giới hạn của cuộn coil khác với nhiệt độ giới hạn của van. Nhiệt độ giới hạn của van liên quan đến nhiệt độ lưu chất chảy trong van, còn nhiệt độ của cuộn coil phụ thuộc vào nhiệt độ môi trường và nhiệt độ khi vận hành cuộn coil liên tục bị nóng lên
