21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40 đều là các model van điện từ thường đóng gồm có 2 cửa 2 vị trí, lắp đặt phổ biến trên đường ống có kích cỡ 1/8″. Đây được coi là các model van điện từ có kích cỡ nhỏ nhất có mặt tại Việt Nam được cung cấp bởi ODE.
1. Giới thiệu 21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40

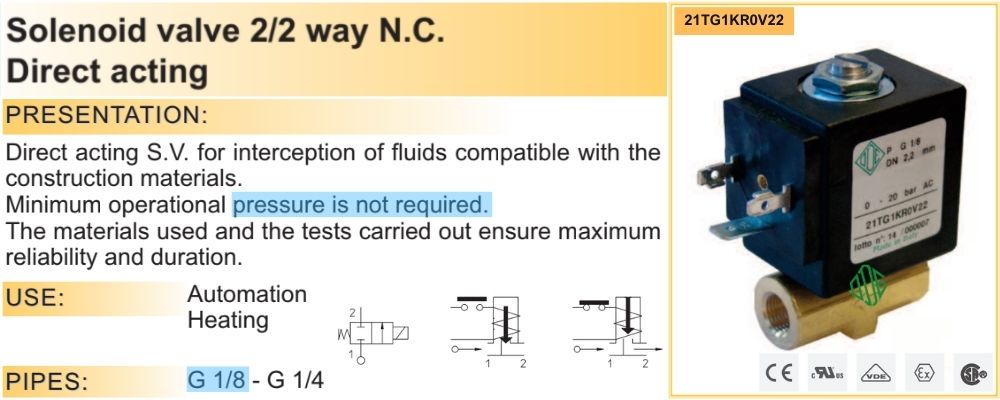

21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40 là 4 model van điện từ ODE có thân và ống cảm biến được tích hợp liền thành một khối. Các model này có cùng kích cỡ lỗ ren là G 1/8 và không yêu cầu áp suất vận hành tối thiểu.

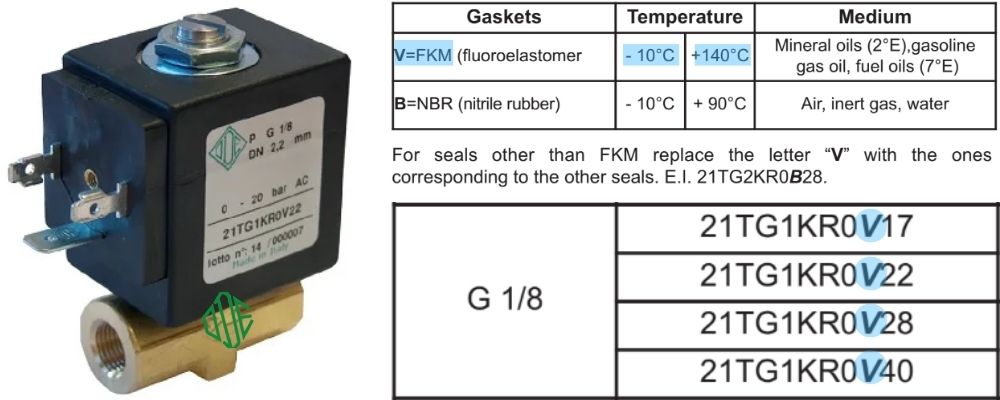

2. Phạm vi nhiệt độ làm việc theo vật liệu làm kín
Phạm vi nhiệt độ là yếu tố quan trọng, liên quan trực tiếp đến nhiệt độ lưu chất chảy trong van. 21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40 sử dụng cùng một loại vật liệu làm kín là FKM, cụ thể như sau:
- Ký hiệu chữ V trên model van
- Phạm vi nhiệt độ: -10oC ~ +140oC
3. Tiêu thụ điện năng của cuộn coil

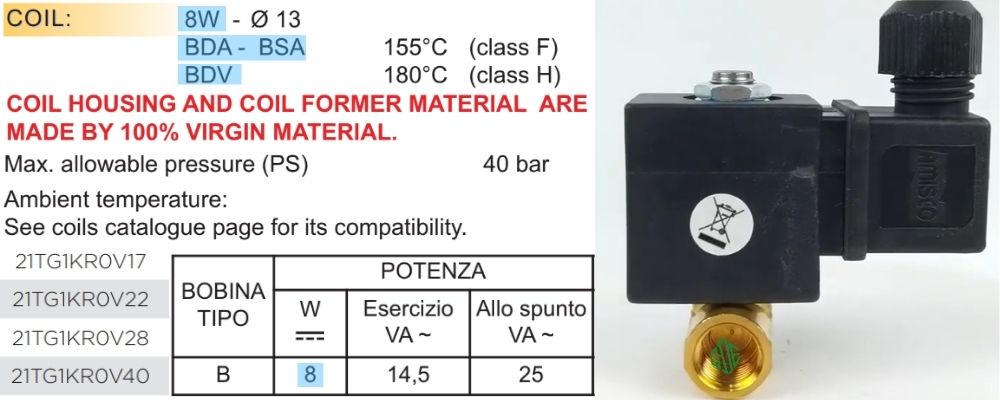

21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40 hoạt động ổn định với các cuộn coil có công suất tiêu thụ điện năng là 8W, cụ thể:
- Coil BDA – BSA: Công suất tiêu thụ là 8W, nhiệt độ giới hạn ở mức 155oC
- Cuộn coil BDV: Cùng mức tiêu thụ điện là 8W, giới hạn nhiệt độ 180oC

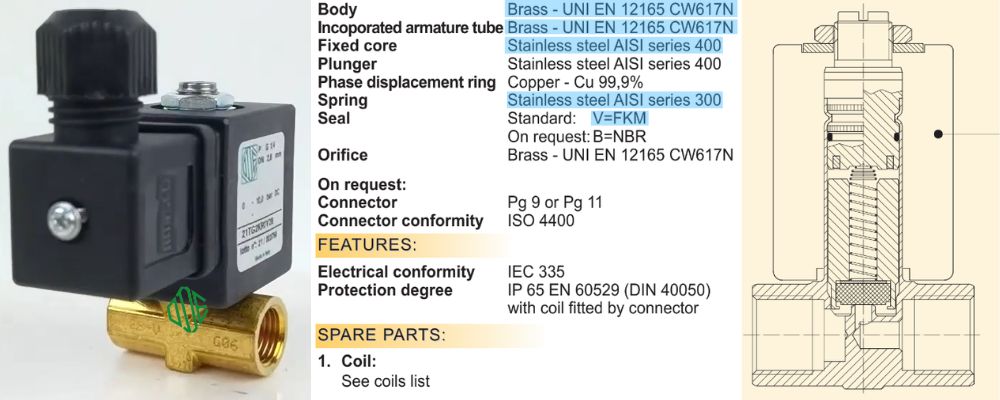

4. Cấu tạo và vật liệu chế tạo van
Theo catalogue của nhà sản xuất, 21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40 có cấu tạo giống nhau, chi tiết như sau:
- Thân van và ống cảm biến: Đồng thau với mác CW617N
- Trục van: Thép không gỉ mác AISI 400
- Lò xo: Inox AISI 300
- Gioăng kín: FKM
5. 21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40 khác nhau gì

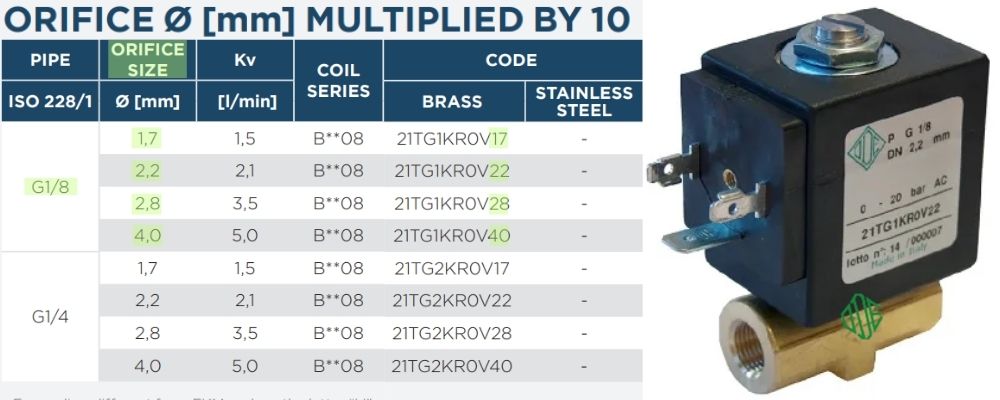

Điểm khác biệt cụ thể và dễ nhận biết nhất của 4 model van này nằm ở ký hiệu mã cuối của từng model, theo đó:
- 21TG1KR0V17: Ký hiệu mã cuối 17 tương đương với lỗ orifice có đường kính là 1,7mm
- 21TG1KR0V22: Lỗ orifice có đường kính 2,2mm là mã 22
- 21TG1KR0V28: Mã 28 tương ứng với lỗ orifice là 2,8mm
- 21TG1KR0V40: Mã 40 sử dụng cho đường kính lỗ orifice là 4mm

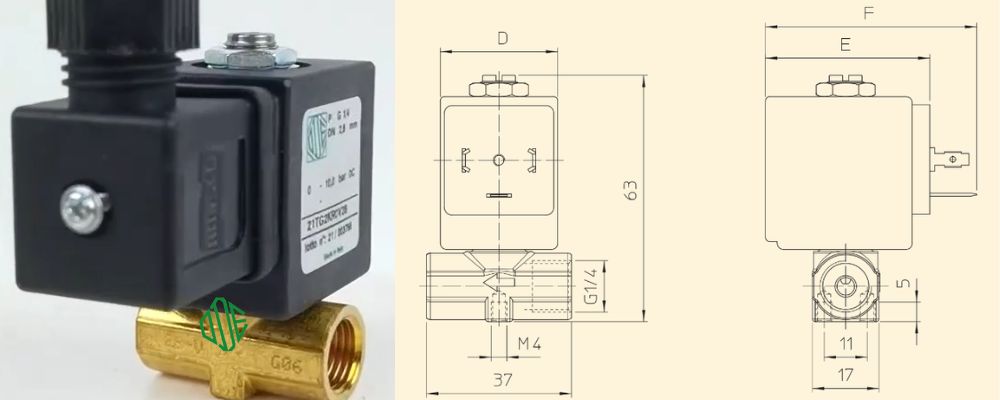

6. Chi tiết kích cỡ đường ống lắp đặt
21TG1KR0V17, 21TG1KR0V22, 21TG1KR0V28 và 21TG1KR0V40 tương thích với đặc điểm của ống như sau
- Kích thước danh nghĩa là DN6 hoặc 6A
- Đường kính chân ren là 9.6mm
7. Catalogues chi tiết
Catalogue chi tiết của sản phẩm thường được đăng trên diễn đàn của các website đại lý toàn cầu và dưới đây là catalogue mới nhất chúng tôi nhận được từ ODE:
